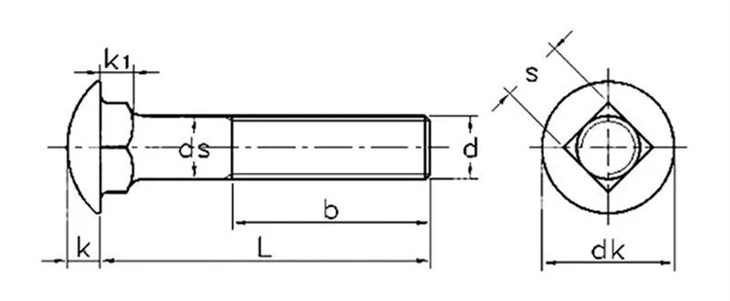

Машины боолт
k: Бөмбөрцөг толгойн өндөр
k1: Толгойн доорх дөрвөлжин хүзүүний хэсгийн өндөр
ds: Бариулын диаметр (боолтны гүйдэлгүй хэсэг)
d: Боолтны урсгалтай хэсгийн нэрлэсэн диаметр
b: Урсгалтай хэсгийн урт
L: тэрэгний боолтны нийт урт
s: Дөрвөлжин хүзүүний өргөн
dk: Бөмбөрцгийн толгойн диаметр
Танилцуулга

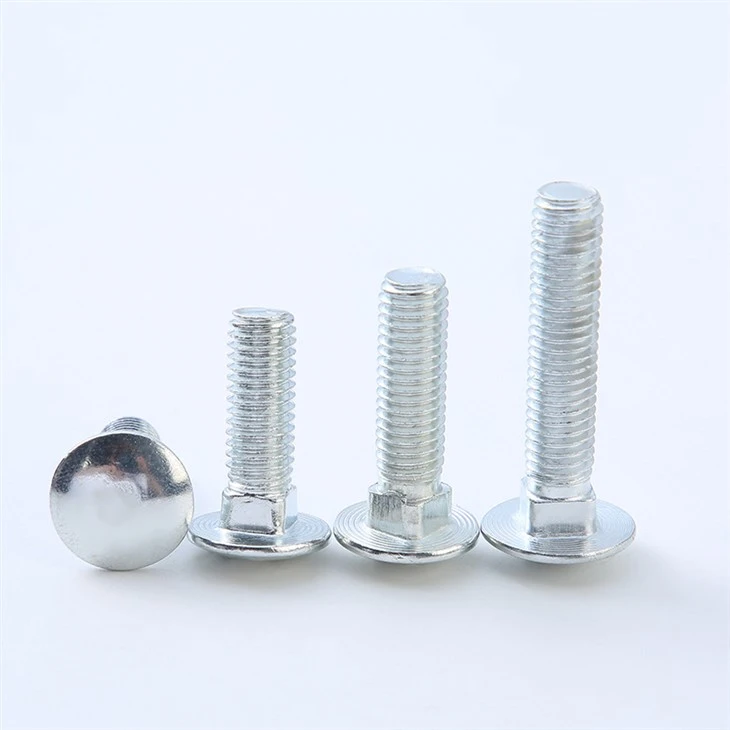

Тэргэнцэрийн боолт (мөн дугуй толгойтой дөрвөлжин хүзүүний боолт/ аяга толгойн дөрвөлжин хүзүүний боолт/ дасгалжуулагчийн боолт/ DIN 603 боолт/ карт боолт гэж нэрлэдэг) нь гөлгөр бөмбөгөр толгойтой, дөрвөлжин эсвэл мушгирсан хүзүүтэй бэхэлгээний боолт юм. Хүзүү нь эргүүлэхээс сэргийлж холбох нүхэнд түгжигдэж, самарыг нөгөө талаас нь чангалах үед толгойг нь тэгшхэн суулгах боломжийг олгодог. Тэдгээр нь ихэвчлэн мохоо{3}}шүүртэй, алхаар бэхлэгдсэн-мод{5}}мод{6}}мод, мод{7}}төмөр-, зарим металл-төмөр{10}}т өргөн хэрэглэгддэг.
Стандартууд
GB/T 12: Жижиг хагас дугуй толгойтой дөрвөлжин хүзүүтэй боолт
GB/T 14: Том хагас дугуй толгойтой дөрвөлжин хүзүүтэй боолт
DIN 603: Том хагас дугуй толгойтой дөрвөлжин хүзүүтэй боолттой тэнцэнэ
Анги / Анги / Хэмжээ
Нүүрстөрөгчийн ган: Ангилал 4.8, 5.8, 8.8, 10.9
Зэвэрдэггүй ган: A2-70, A4-70, A4-80 (304 / 316 зэвэрдэггүй)
Хүнд даацын зориулалттай хайлш ган / Цайрдсан ган-
Хэмжээ:
Метрик: M5 - M20 (300 мм хүртэл урт)
Инч: 1/4" – 3/4" диаметр (урт нь 12" хүртэл)
Гадаргуугийн эмчилгээ
Энгийн (Өөрийн өнгө)
Цайр бүрсэн (Цэнхэр/Шар/Хар)
Халуун цайрдсан (HDG)
Хар оксид
Никель / Chrome бүрсэн
Цахилгаан өнгөлсөн (зэвэрдэггүй ган)
Хэрэглээ
Мод боловсруулах: Цацраг, тавцан, тавилга-т-
Барилга угсралт: Ган ба бетон холболт, бүтцийн бэхэлгээ
Автомашин/Тээвэр: Хүрээ, дүүжлүүр, тэнхлэг, навчны хаврын хавсралт
Аж үйлдвэрийн машин механизм: Холбох хавтан, хамгаалалт, конвейерийн эд анги
Хөдөө аж ахуй/тоног төхөөрөмж: Чиргүүл, багаж хэрэгсэл, хашаа
